材料：PC/ABS
特性：优异的抗冲击性、耐高低温，电镀级材料

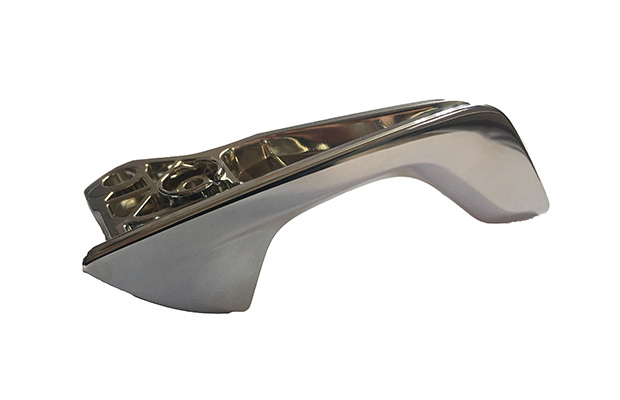

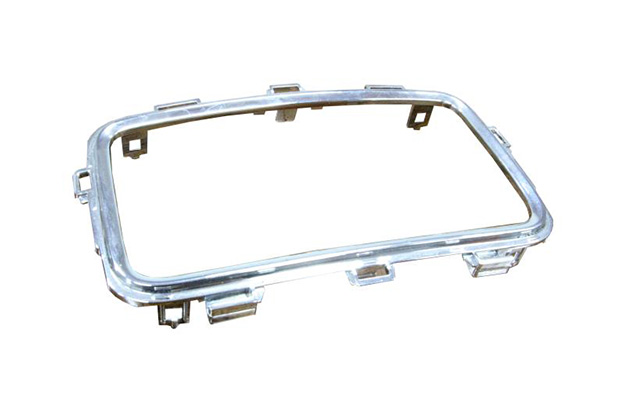

应用：出风口边框、汽车轮毂盖、内门把手等
| 牌号：PC/ABS HX5200E | ||||
| 性能 | 测试标准 | 测试条件 | 单位 | 典型值 |
| 机械性能 | ||||
| 拉伸强度 | ISO527 | 50mm/min | MPa | 49 |
| 断裂拉伸伸长率 | ISO527 | 50mm/min | % | 70 |
| 弯曲强度 | ISO178 | 2mm/min | MPa | 72 |
| 弯曲模量 | ISO178 | 2mm/min | MPa | 2010 |
| 简支梁缺口冲击强度 | ISO179-1eA | 23℃ | KJ/m2 | 48 |
| 简支梁无缺口冲击强度 | ISO179-1eU | 23℃ | KJ/m2 | NB |
| 热性能 | ||||
| 熔融指数 | ISO1133 | 260℃ 5KG | g/10 min | 14 |
| 维卡软化温度 | ISO306 | 50℃/h,50N | ℃ | 112 |
| 热变形温度 | ISO 75 | 1.8MPa | ℃ | 100 |
| 热变形温度 | ISO 75 | 0.45MPa | ℃ | 108 |
| 物理性能 | ||||
| 密度 | ISO1183 | 23℃ | g/cm3 | 1.1 |
| 其他性能 | ||||
| 收缩率 | ISO2577 | / | % | 0.5-0.7 |
| 地址：宁波市镇海区庄市街道光明路369号 | ||||
| 电话：(0574)87244771 传真：(0574)87241375 | ||||
| 试验前，应在环境温度(23±2)℃，相对湿度(50±5)%的条件下，放置48小时以上。 | ||||
