材料：玻纤增强PA6
特性：玻纤增强40%、热稳定性好、耐磨性强、机械强度高等特性

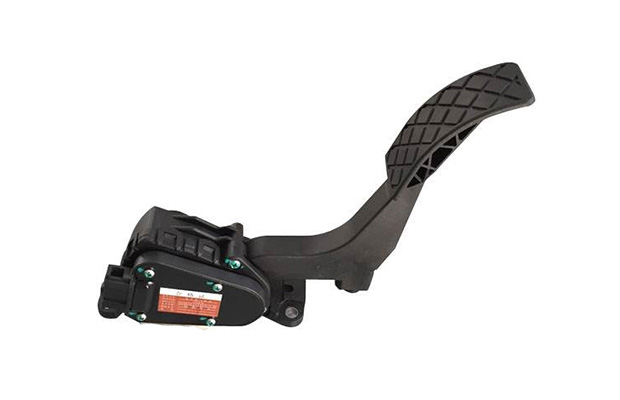

应用：油门踏板等
| 牌号：PA6-GF40 HB401 玻纤增强 | ||||
| 性能 | 测试标准 | 测试条件 | 单位 | 典型值 |
| 机械性能 | ||||
| 拉伸强度 | ISO527 | 5mm/min | MPa | 170 |
| 断裂拉伸伸长率 | ISO527 | 5mm/min | % | 2.5 |
| 弯曲强度 | ISO178 | 2mm/min | MPa | 255 |
| 弯曲模量 | ISO178 | 2mm/min | MPa | 8900 |
| 简支梁缺口冲击强度 | ISO179-1eA | 23℃ | KJ/m2 | 15 |
| 简支梁无缺口冲击强度 | ISO179-1eU | 23℃ | KJ/m2 | 95 |
| 球压痕硬度 | IOS2039 | 23℃ | N/mm2 | 240 |
| 热性能 | ||||
| 热变形温度 | ISO 75 | 1.8MPa | ℃ | 215 |
| 热变形温度 | ISO 75 | 0.45MPa | ℃ | 220 |
| 物理性能 | ||||
| 密度 | ISO1183 | 23℃ | g/cm3 | 1.45 |
| 其他性能 | ||||
| 收缩率 | ISO2577 | / | % | 0.2-0.3 |
| 填充物含量 | ISO1172 | / | % | 40 |
| 地址：宁波市镇海区庄市街道光明路369号 | ||||
| 电话：(0574)87244771 传真：(0574)87241375 | ||||
| 试验前，应在环境温度(23±2)℃，相对湿度(50±5)%的条件下，放置48小时以上。 | ||||
